Датчик кислорода (лямбда-зонд).

       Серьезный, но весьма надежный электрохимический прибор. Его задача - определение наличия остатков кислорода в отработавших газах. Есть кислород - бедная топливная смесь, нет кислорода - богатая. Показания датчика используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина. Выход из строя датчика приводит к увеличению расхода топлива (от 12л и более), нестабильный холостой ход, провалы при ускорении, падение динамики и мощности двигателя  и вредные  выбросы.

     На автомобилях ВАЗ прежних модификаций (1,5 л.) в системах Евро-2 применялся датчик BOSCH 0 258 005 133. В системах Евро-3 он применялся в качестве первого ДК, устанавливаемого до катализатора. Вторым ДК, для контроля содержания вредных выбросов после катализатора устанавливается датчик с "обратным" разъемом (хотя, в встречаются и авто с одинаковыми).

система Евро-2 модификаций (1,5 л.)

1 – кронштейн крепления приемной трубы; 2 – прокладка; 3 – прижим кронштейна; 4 – дополнительный глушитель; 5 – подушки подвески глушителя; 6 – основной глушитель; 7 – хомут соединения труб глушителей; 8 – нейтрализатор; 9 – уплотнительное кольцо шарнира; 10 – датчик концентрации кислорода; 11 – приемная труба глушителей

система Евро-3

А – катколлектор двигателя ВАЗ-21124  В – катколлектор двигателя ВАЗ-21114  1 – прокладка  2 – датчик кислорода  3 – корпус катколлектора  4 – скоба  5 – заглушка (применяется в случае установки одного датчика кислорода)

6 – теплоизоляционный экран рулевого механизма  7 – кронштейн  8 – промежуточная труба  9, 13 – подушки подвески основного и дополнительного глушителей  10 – дополнительный глушитель  11 – хомут  12 – основной глушитель

А – катколлектор двигателя ВАЗ-21124
В – катколлектор двигателя ВАЗ-21114
1 – прокладка
2 – датчик кислорода
3 – корпус катколлектора
4 – скоба
5 – заглушка (применяется в случае установки одного датчика кислорода)

6 – теплоизоляционный экран рулевого механизма
7 – кронштейн
8 – промежуточная труба
9, 13 – подушки подвески основного и дополнительного глушителей
10 – дополнительный глушитель
11 – хомут
12 – основной глушитель

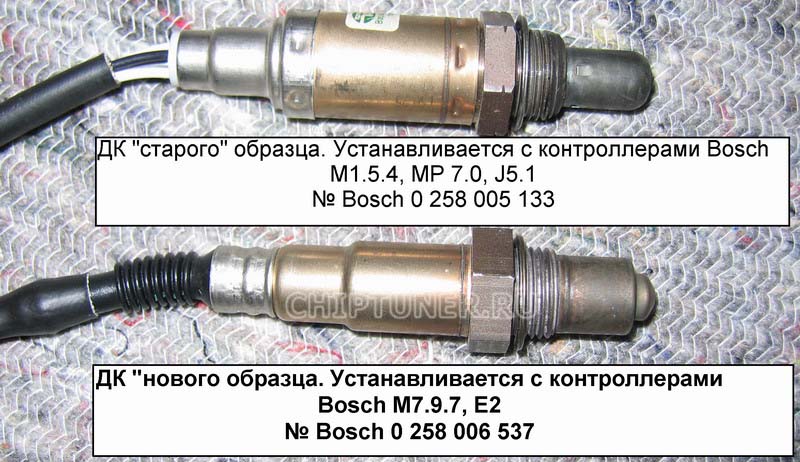

        В новых автомобилях 1,5/1,6 л., с системой впрыска Bosch M7.9.7 и Январь 7.2, выпускаемых с октября 2004 г. устанавливается датчик BOSCH 0 258 006 537.  Новый ДК имеет керамический нагреватель, что позволяет существенно снизить потребляемый им ток и уменьшить время прогрева.

лямда- зонд без подогрева

лямда-зонд с подогревом

      Для замены вышедших из строя оригинальных лямбда-зондов фирма Bosch выпускает специальную серию из 7 универсальных датчиков, которые перекрывают практически весь диапазон применяемых штатно датчиков.

Лямбда-зонд 0 258 986 50х	Тип	Кол-во контактов	Мощность, Вт
...1	без подогрева	1	-
...2	с подогревом	3	12
…3	с подогревом	4	18
…4	с подогревом	3	12
...5	с подогревом	4	18
...6	с подогревом	4	12
...7	с подогревом	4	12

        Рекомендованный заводом-изготовителем лямбда зонд bosch и сходные по конструкции циркониевые датчики взаимозаменяемы. Возможна замена неподогреваемых датчиков на подогреваемые (но не наоборот!). Однако при этом может возникнуть проблема несовместимости разъемов и отсутствия в машине цепи питания для нагревателя лямбда зонда. Недостающие провода можно проложить самостоятельно, а вместо разъема использовать стандартные автомобильные контакты.

        Ресурс ВАЗовского лямбда-зонда составляет 80-120 т. км, в зависимости от качества бензина и других немаловажных моментов. Сервисная замена датчика кислорода на ВАЗах по мануалу должна проходить на отметке 60-   70 т.км. Как правило, в повседневной эксплуатации автомобиля, хозяева отключают датчик кислорода, прошивая мозги (Чип-тюннинг). Если датчик отъездил уже не мало – более 100.000км, то его можно смело заменить. Потому что, даже если он и рабочий, чувствительность заметно ухудшилась – что ведёт к лишним затратам на бензин.

Причины выхода из строя датчика кислорода (лямбда-зонд).

   На самом деле, ресурс датчика зависит от условий, в которых эксплуатировался автомобиль. Прежде чем заменить датчик кислорода, нужно удостовериться, что именно он является причиной неправильной работы двигателя.  Для этого нам нужно проверить датчик кислорода.

      - Плохой бензин, в выхлопе которого содержится много свинца и железа, забивают электроды датчика за несколько заправок

      - Плохое состояние маслосъемных колец, колпачков. Из-за них масло может попадать в смесь, а вместе с ним и в выхлопную систему.

    - Из-за зажатых клапанов, в систему выхлопа вырываются хлопки, которые разрушают рабочую поверхность датчика.

   - Из-за неправильной смеси, угла опережения зажигания, вследствии чего датчик перегревается, треск от высокой температуры нейтрализатора или катализатора.

  Перечень возможных неисправностей лямбда-зонда (датчика кислорода):

    -неработающий подогрев ( одной из причин поломки подогрева  может  из-за обрыва проводов, поэтому, перед заменой датчика, его нужно проверить!)
    -потеря чувствительности – уменьшение быстродействия(из-за разрушения рабочей поверхности). (как отремонтировать датчик (востановить чувствительность)?)

     Как правило, смерть датчика чаще всего на автомобиле не фиксируется, если причина находится в чувствительности датчика. Но если произошел обрыв цепи подогрева датчика, то бортовой компьютер моментально выдаст вам ошибку.

   Датчик концентрации кислорода (2112-3850010-11 или 2112-3850010-20) используется только в паре с нейтрализатором и устанавливается в нижней части приемной трубы глушителя. Когда датчик кислорода находится в холодном состоянии (температура чувствительного элемента датчика меньше 360 С для датчика GM и 150 С — BOSCH) он не выдает никакого напряжения или генерирует медленно меняющееся напряжение, непригодное в качестве сигнала. Датчик кислорода имеет внутренний нагревательный элемент для быстрого подогрева датчика до 360 °С (150 °С) после пуска холодного двигателя. По мере прогрева, датчика, он начинает генерировать быстро меняющееся напряжение от 10 до 950 мВ. В зависимости от типа системы автомобили могут оснащаться датчиком кислорода ф. GM дет. 2112-3850010-11 (аналог ф. BOSCH LZH 24, дет. 2112-3850010-40) или ф. BOSCH LZH 25, дет. 2112-3850010-20. В датчике кислорода ф. GM нагревательный элемент включен постоянно, а в датчике ф. BOSCH LZH 25 нагрев не постоянный (контроллер управляет нагревом в ключевом режиме).

Система с датчиком кислорода может работать в двух режимах:

   В режиме "разомкнутой петли" контроллер рассчитывает длительность импульсов впрыска без учета сигнала с датчика концентрации кислорода. Расчеты производятся на базе опорного сигнала с датчика положения коленвала и сигналов с датчика массового расхода воздуха, датчика температуры охлаждающей жидкости и датчика положения дроссельной заслонки. В режиме "разомкнутой петли" рассчитанная контроллером длительность импульса впрыска определяет соотношение воздух/топливо, отличающееся от 14,7:1. Это характерно для непрогретого двигателя, в этом состоянии для хороших ездовых качеств требуется более богатая смесь.

Система остается в  режиме "разомкнутой петли" до выполнения следующих условий:

     Датчик кислорода начинает выдавать сигнал с изменяющимся напряжением (выход за пределы диапазона среднего напряжения около 300… .600 мВ);

Температура охлаждающей жидкости выше 32 °С;

    Двигатель проработал с момента запуска от б секунд до 5 минут (время может варьировать в зависимости от начальной температуры охлаждающей жидкости). Сигнал с датчика концентрации кислорода подается на контроллер, который в зависимости от содержания кислорода в отработавших газах изменяет количество впрыскиваемого топлива для поддержания постоянного стехиометрического состава смеси. Этот режим является режимом "замкнутой петли".

   В режиме "замкнутой петли" контроллер рассчитывает длительность импульса впрыска по данным тех же датчиков, что и для режима "разомкнутой петли" и дополнительно использует сигнал с датчика концентрации кислорода. Сигнал с датчика концентрации кислорода позволяет контроллеру производить точный расчет длительности импульса впрыска для строгого поддержания соотношения воздух/топливо -14,7:1, обеспечивающего максимальную эффективность работы каталитического нейтрализатора.
